Lors de la rénovation ou du réaménagement d'un espace, l'installation électrique devient souvent une priorité. Pour ceux qui souhaitent modifier leur réseau, une boîte de dérivation est souvent essentielle. Mais qu'est-ce qu'un tel dispositif et comment l'installer correctement ? Nous vous expliquons tout.
Qu'est-ce qu'une boîte de dérivation ?

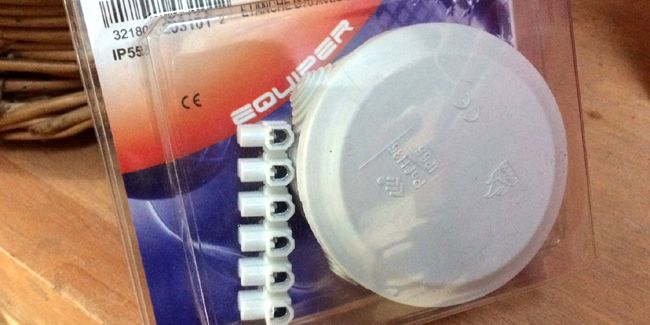

Une boîte de dérivation est un boîtier isolant qui regroupe les connexions électriques entre le tableau électrique et les récepteurs. Elle est utilisée pour dévier le circuit et créer un nouveau point lumineux, permettant ainsi de centraliser la connexion pour plusieurs appareils électriques. Par exemple, elle est précieuse pour connecter plusieurs prises à un seul disjoncteur. Communément, elle est aussi appelée « boîte de jonction » ou « boîte de connexion », bien que le terme « boîte de raccordement » soit incorrect. À l'intérieur, on trouve des bornes de raccordement, communément appelées « dominos électriques », qui assurent une bonne répartition de l'énergie.
Les types de boîtes de dérivation
Les boîtes de dérivation se déclinent en plusieurs modèles, mais elles partagent toutes des caractéristiques essentielles : étanchéité et isolation. Elles doivent rester accessibles pour faciliter les diagnostics. Chaque boîte a une capacité de raccordement à respecter, conformément à la norme NF C 15-100. Voici quelques types courants :
- Boîte de dérivation pour cloison sèche : Idéale pour les intérieurs, elle est généralement de couleur jaune et conçue pour s'encastrer, à l'abri de l'humidité.
- Boîte de dérivation à maçonner: Avec ses teintes rouge et verte, elle est robustement fabriquée pour se fixer lors du séchage du plâtre.
- Boîte de dérivation pour combles: Utile en installation « pieuvre », elle permet aux gaines de descendre verticalement.
- Boîte de dérivation extérieure: Conçue pour être étanche, elle est munie d'œillets ajustables pour garantir une protection contre l'eau.
Consignes de sécurité avant toute manipulation électrique
Avant d'entamer des travaux électriques, les règles de sécurité doivent être respectées. Commencez par couper l'alimentation au disjoncteur pour éviter tout risque d'électrocution. Il est également crucial d'utiliser des outils isolés et de porter des chaussures adaptées. L'eau et l'électricité ne se mélangent pas : lorsque la peau est humide, elle devient un excellent conducteur. En France, environ 200 personnes décèdent chaque année d'électrocution, tandis que 4 000 autres subissent des séquelles. Il est donc impératif d'agir avec prudence, étant donné que les chocs électriques peuvent causer des blessures graves, allant des troubles cardiaques aux brûlures.
Étapes pour installer une boîte de dérivation
Pour installer une boîte de dérivation encastrable, suivez ces étapes :
- Coupez l'alimentation générale via le disjoncteur principal.
- Tracez et coupez les saignées à l'aide d'une scie circulaire, en respectant les normes de sécurité.
- Positionnez les gaines électriques dans la boîte de dérivation, en ajoutant du plâtre pour la fixation.
- Raccordez les conducteurs avec les bornes, puis testez le circuit électrique.
- Si tout fonctionne correctement, complétez les saignées.
En suivant ces étapes, l'installation de votre boîte de dérivation sera un succès garantissant sécurité et efficacité.
